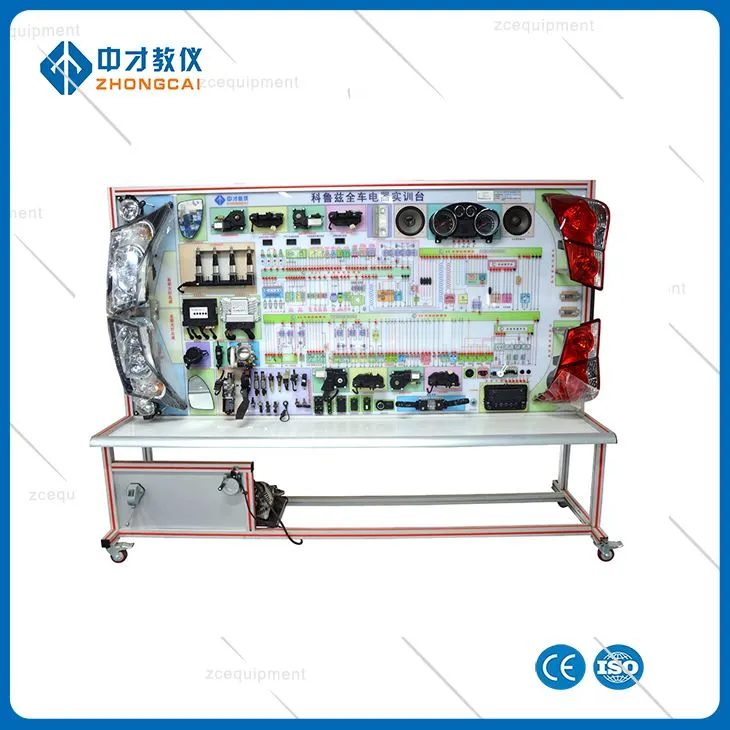

Automobile Whole Electrical Education Board

Περιγραφή των εξαρτημάτων του ηλεκτρολογικού πίνακα εκπαίδευσης αυτοκινήτου

(1) Τερματικό ανίχνευσης: βρίσκεται στο διάγραμμα κυκλώματος πίνακα και η σύνδεση κυκλώματος των εξωτερικών εξαρτημάτων, βολική ανίχνευση οργάνων των συνθηκών λειτουργίας του ηλεκτρικού συστήματος του οχήματος.

(2) Κεντρική πλακέτα κυκλώματος: κυρίως η κεντρική πλακέτα κυκλώματος για τη διανομή ισχύος του ηλεκτρικού πίνακα εκπαίδευσης ολόκληρου του αυτοκινήτου.

(3) Οπίσθιο φανάρι: Το πίσω φως περιλαμβάνει φως στοπ, φλας, φως φρένων, φως όπισθεν, φως ομίχλης

(αριστερό φως ομίχλης, δεξί φως ομίχλης όχι).

(4) Εσωτερικό φως: υπάρχουν δύο πάγκοι, ο ένας είναι ένας έλεγχος διακόπτη, ο άλλος είναι ένας έλεγχος διακόπτη με πύλη.

(5) Φως πινακίδας κυκλοφορίας: Το φως πινακίδας κυκλοφορίας ανάβει όταν ανάβει το μικρό φως.

(6) προβολείς: έχουν κυρίως κοντινό φως, μεγάλη σκάλα και μικρό μπροστινό φως. Ελεγχόμενος από διακόπτη προβολέων.

(7) Προβολέας ομίχλης: ελέγχεται από διακόπτη φώτων ομίχλης, ο προβολέας ομίχλης μπορεί να ανάψει μόνο όταν είναι ενεργοποιημένος ο διακόπτης φώτων.

(8) φλας: λειτουργεί όταν ανοίγει ο διακόπτης των φώτων συναγερμού κινδύνου ή ο διακόπτης των φλας.

(9) Ενδεικτική λυχνία πλάτους αριστερής και δεξιάς πλευράς: όταν η μικρή λυχνία είναι ενεργοποιημένη, χρησιμοποιείται για ένδειξη πλάτους.

(10) διακόπτης προβολέων: με δύο πάγκους, ελέγχω τα μικρά φώτα (συμπεριλαμβανομένων των αριστερών και δεξιών φώτων στάθμευσης, πίσω πίσω φώτα και φώτων πινακίδας κυκλοφορίας) εργασία, Ελέγχω τα μικρά φώτα και τους προβολείς λειτουργούν ταυτόχρονα (αυτή τη στιγμή μέσω του συνδυασμένου διακόπτη για αλλαγή λειτουργίας φωτός) για έλεγχο μικρών φώτων, κοντά φώτα, μεγάλης σκάλας; Ταυτόχρονα, ελέγξτε επίσης την τροφοδοσία του διακόπτη των φώτων ομίχλης; Ταυτόχρονα, υπάρχουν δύο γρανάζια, ελέγχω την εργασία των μπροστινών φώτων ομίχλης, II έλεγχος Τα μπροστινά και τα πίσω φώτα ομίχλης λειτουργούν ταυτόχρονα. Το τροφοδοτικό του διακόπτη των φώτων ομίχλης τροφοδοτείται από το διακόπτη των προβολέων. Με άλλα λόγια, ο προβολέας ομίχλης μπορεί να ελέγξει τη λειτουργία του φανού ομίχλης μόνο όταν ο διακόπτης των προβολέων είναι αναμμένος (βαθμός I ή II).

(11) συνδυασμένος διακόπτης: Ολόκληρος ο ηλεκτρολογικός πίνακας εκπαίδευσης αυτοκινήτου υπάρχουν τρεις διακόπτες, αντίστοιχα διακόπτης φώτων, διακόπτης φλας, διακόπτης υαλοκαθαριστήρα. ;Ο διακόπτης φλας μπορεί να ελέγχει την εργασία του φλας στην αριστερή και τη δεξιά πλευρά. Ο διακόπτης υαλοκαθαριστήρα έχει πέντε γρανάζια, οι οποίες είναι γρανάζι κίνησης σημείου, γρανάζι στάσης, διακοπτόμενη ταχύτητα, αργή ταχύτητα και γρήγορη ταχύτητα.

(12) Διακόπτης προειδοποιητικών φώτων κινδύνου: χρησιμοποιείται για τον έλεγχο των μπροστινών και πίσω φλας που λειτουργούν ταυτόχρονα.

(13) Διακόπτης πέδησης: χρησιμοποιείται για τον έλεγχο της λειτουργίας των φώτων πέδησης.

(14) Διακόπτης οπισθοπορείας: χρησιμοποιείται για τον έλεγχο της εργασίας των φώτων οπισθοπορείας.

(15) Διακόπτης πύλης: χρησιμοποιείται για τον έλεγχο της λειτουργίας του λαμπτήρα εσωτερικού χώρου.

(16) διακόπτης ρύθμισης λαμπτήρων οργάνων: ρυθμίστε τη φωτεινότητα του διακόπτη λαμπτήρων οργάνων.

(17) Σώμα γκαζιού: χρησιμοποιείται για τη ρύθμιση της ταχύτητας στο ρελαντί και την αύξηση του ανοίγματος ροής αέρα του συστήματος, έτσι ώστε ο κινητήρας να μπορεί να φτάσει στην απαιτούμενη κατάσταση λειτουργίας. Εσωτερικός αισθητήρας θέσης γκαζιού και αισθητήρας θέσης κινητήρα στο ρελαντί.

(18) Ηλεκτρομαγνητική βαλβίδα δεξαμενής άνθρακα: έλεγχος του ανοίγματος και του κλεισίματος της διαδρομής ανάκτησης δεξαμενής άνθρακα.

(19) Αισθητήρας θερμοκρασίας κινητήρα: ανίχνευση θερμοκρασίας κινητήρα, θερμοκρασία κινητήρα εισόδου σε ECU κινητήρα.

(20) Αισθητήρας κρούσης: μπορεί να ανιχνεύσει την κατάσταση κρούσης του κινητήρα και να εισαγάγει σήμα εκτόνωσης ανάφλεξης στην ECU του κινητήρα.

(21) Αισθητήρας θέσης στροφαλοφόρου: επαγωγικό σήμα θέσης στροφαλοφόρου άξονα, σήμα εισόδου στην ECU, έλεγχος ανάφλεξης και κύριο σήμα έγχυσης καυσίμου.

(22) Αισθητήρας θερμοκρασίας εισαγωγής: βρίσκεται στο σωλήνα εισαγωγής, χρησιμοποιείται για την επαγωγή της θερμοκρασίας εισαγωγής, είσοδος σήματος θερμοκρασίας εισαγωγής στην ECU.

(23) ECU: λαμβάνει το σήμα από τον αισθητήρα, στέλνει το σήμα ελέγχου στον ενεργοποιητή για να ολοκληρώσει την αντίστοιχη λειτουργία ελέγχου.

(24) Συνδυασμένο όργανο: εμφάνιση της κατάστασης λειτουργίας του συστήματος.

(25) Ηχείο ήχου: είναι ο ήχος του φορέα, που ελέγχεται από τον κεντρικό υπολογιστή ήχου.

(26) Χειριστής ήχου: το έργο του ελέγχου του ηχοσυστήματος.

(27) Γεννήτρια: φορτίστε την μπαταρία και ελέγξτε τη λειτουργία του δείκτη φόρτισης.

(28) Μίζα: το εξάρτημα που χρησιμοποιείται για την κίνηση του σφονδύλου κατά την εκκίνηση.

(29) Συγκρότημα υαλοκαθαριστήρα: υπάρχουν πέντε γρανάζια, αντίστοιχα γρανάζι κίνησης σημείου, γρανάζι στάσης, διαλείπουσα ταχύτητα, αργή και γρήγορη ταχύτητα.

(30) αντλία πλυσίματος: χρησιμοποιείται για την παροχή νερού πλυσίματος του μπροστινού παρμπρίζ και χρήση αντιστοίχισης υαλοκαθαριστήρων.

(31) Συγκρότημα ισχύος: βρίσκεται κάτω από την πλατφόρμα, που αποτελείται από κινητήρα, που χρησιμοποιείται για την τροφοδοσία του συστήματος φόρτισης.

(32) Μπουζί και πηνίο ανάφλεξης: χρησιμοποιείται για ανάφλεξη.

(33) Αναπτήρας τσιγάρων: με σύρμα θέρμανσης, που χρησιμοποιείται για φωτισμό τσιγάρων.

(34) Ηχείο δύο τόνων: φωνητικός ενεργοποιητής, χειριστήριο διακόπτη ηχείων.

(35) Διακόπτης κόρνας: που βρίσκεται στον συνδυασμένο διακόπτη, ελέγχει την εργασία της κόρνας

(36) Διακόπτης ελέγχου θερμοκρασίας: έλεγχος της εργασίας του ανεμιστήρα ψύξης, της υψηλής ταχύτητας και της χαμηλής ταχύτητας.

(37) Ανεμιστήρας απαγωγής θερμότητας: χρησιμοποιείται για την απαγωγή θερμότητας του συστήματος κινητήρα.

(38) Ηλεκτρικός καθρέφτης οπισθοπορείας: ελέγχεται από τον διακόπτη ηλεκτρικού καθρέφτη, που χρησιμοποιείται για την παρατήρηση των οπισθίων συνθηκών του φορέα.

(39) Διακόπτης ρύθμισης καθρέπτη: διακόπτης για να ρυθμίσετε τη θέση του ηλεκτρικού φακού του καθρέφτη.

(40) Ηλεκτρονική κεντρική μονάδα ελέγχου συστήματος Comfort: έλεγχος της εργασίας του συστήματος άνεσης.

(41) Μονάδα ελέγχου μανδάλωσης: η διάταξη για τον έλεγχο της κεντρικής κλειδαριάς ελέγχου.

(42) Κινητήρας θυρών και παραθύρων και μονάδα ελέγχου: ο κινητήρας πόρτας και παραθύρου είναι για τη λήψη σημάτων και τον έλεγχο της ανύψωσης των θυρών και των παραθύρων. Η μονάδα ελέγχου είναι ο έλεγχος της διάταξης κινητήρα κλειδώματος.

(43) Διακόπτης κινητήρα πόρτας και παραθύρου: έλεγχος της ανύψωσης του παραθύρου.

(44) Ολόκληρος ο ηλεκτρολογικός πίνακας εκπαίδευσης αυτοκινήτου Κύριος διακόπτης ελέγχου οδηγού: ο διακόπτης μπορεί να ελέγχει το άνοιγμα και το κλείσιμο της κλειδαριάς της πόρτας, να ελέγχει την ανύψωση των μπροστινών και πίσω παραθύρων και έχει επίσης λειτουργία ασφαλείας παραθύρου (όταν ο διακόπτης λειτουργίας ασφαλείας είναι άνοιξε, ο διακόπτης του πίσω παραθύρου και του συνοδηγού δεν λειτουργεί)
