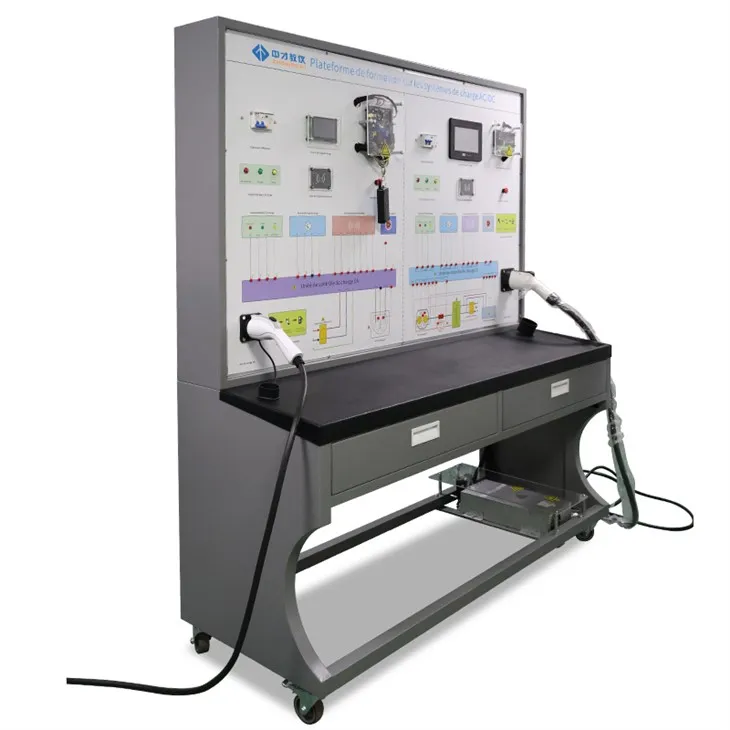

Εκπαιδευτικός πίνακας φόρτισης AC/DC

Εισαγωγή Προϊόντος

ΟΕκπαιδευτικός πίνακας φόρτισης AC/DCαναπτύσσεται με βάση το ανέο εθνικό πρότυπο σύστημα πασσάλων φόρτισης ηλεκτρικών οχημάτων AC και DC. Αποτελείται από αφορητό πλαίσιο εκπαίδευσηςκαι αλειτουργικό πίνακα διδασκαλίας, αναπαράγοντας με ακρίβεια τη δομή, τις αρχές λειτουργίας και τη διαδικασία λειτουργίας των συστημάτων φόρτισης ηλεκτρικών οχημάτων.

Αυτός ο εκπαιδευτικός εξοπλισμός έχει σχεδιαστεί για να ανταποκρίνεται στις ανάγκες διδασκαλίας και πρακτικής κατάρτισηςσυστήματα διαχείρισης φόρτισης ηλεκτρικών οχημάτων, συμπεριλαμβανομένης της αναγνώρισης δομής συστήματος, της ανάλυσης αρχής λειτουργίας, της εκπαίδευσης λειτουργίας και της διάγνωσης βλαβών. Είναι ευρέως κατάλληλο γιαεπαγγελματικές σχολές, τεχνικές σχολές και ιδρύματα κατάρτισης αυτοκινήτων.

Σύνθεση Συστήματος

1. Σύστημα πασσάλων φόρτισης AC

Το σύστημα διαχείρισης φόρτισης AC αποτελείται από:

Διακόπτης προστασίας από διαρροές

Ελεγκτής φόρτισης AC

Ένδειξη κατάστασης φόρτισης

Οθόνη προβολής

Μονάδα ανάγνωσης καρτών

Κάρτα φόρτισης

Διακόπτης διακοπής έκτακτης ανάγκης

Πιστόλι φόρτισης AC και θήκη πιστολιού φόρτισης

2. Σύστημα πασσάλων φόρτισης DC

Το σύστημα διαχείρισης φόρτισης DC αποτελείται από:

Διακόπτης προστασίας από διαρροές

Ελεγκτής φόρτισης DC

Ένδειξη κατάστασης φόρτισης

Οθόνη προβολής

Μονάδα ανάγνωσης καρτών

Κάρτα φόρτισης

Διακόπτης διακοπής έκτακτης ανάγκης

Πιστόλι φόρτισης DC και θήκη πιστολιού φόρτισης

Λειτουργίες & Χαρακτηριστικά Προϊόντος

Επίδειξη πραγματικών συνθηκών εργασίας
Ο πίνακας εκπαίδευσης δείχνει πλήρως τα πραγματικά χαρακτηριστικά εργασίας τουΣυστήματα φόρτισης ηλεκτρικών οχημάτων AC και DC. Η φόρτιση ξεκινά με το πέρασμα της κάρτας και-τα δεδομένα φόρτισης σε πραγματικό χρόνο εμφανίζονται στην οθόνη, επιτρέποντας στους μαθητές να κατανοήσουν ξεκάθαρα τη διαδικασία φόρτισης, τις αρχές του συστήματος, τη λειτουργία του εξοπλισμού και τη βασική συντήρηση.

Ολοκληρωμένη Προστασία Ασφαλείας
Το σύστημα είναι εξοπλισμένο με έναδιακόπτης διακοπής έκτακτης ανάγκης, επιτρέποντας γρήγορη διακοπή ρεύματος σε καταστάσεις έκτακτης ανάγκης για να διασφαλιστεί η ασφαλής λειτουργία κατά τη διάρκεια της διδασκαλίας και της εκπαίδευσης.

Πίνακας διδασκαλίας υψηλής αντοχής-
Το πάνελ είναι κατασκευασμένο απόυψηλής ποιότητας-αλουμίνιο-πλαστικό υλικό, με αντοχή στην κρούση, αντοχή στη ρύπανση, αντοχή στη φωτιά και αντοχή στην υγρασία. Οι μαθητές μπορούν να συγκρίνουν διαισθητικάδιαγράμματα κυκλώματος με πραγματικά εξαρτήματανα αναλύσει τη δομή του συστήματος και τις αρχές λειτουργίας.

Ενσωματωμένα τερματικά δοκιμών
Πολλά τερματικά δοκιμής είναι εγκατεστημένα στον πίνακα, επιτρέποντας την άμεση μέτρηση των σημάτων του συστήματος φόρτισης AC/DC, όπως:

Αντίσταση

Δυναμικό

Ρεύμα

Συχνότητα
Αυτός ο σχεδιασμός υποστηρίζει-τους ηλεκτρικούς ελέγχους και τη διαγνωστική εκπαίδευση.

Εργονομική και στιβαρή κατασκευή

Πάνελ που σχηματίστηκε απόΧάλυβας ψυχρής{{1} έλασης 1,5 mm, εξασφαλίζοντας μια προσεγμένη και επαγγελματική εμφάνιση

Πλαίσιο βάσης από συγκολλημένη χαλύβδινη κατασκευή με επεξεργασία επιφανειακής επίστρωσης

Εξοπλισμένο μεαυτοασφαλιζόμενοι τροχοί-για εύκολη μετακίνηση και ασφαλή τοποθέτηση

Ολοκληρωμένοςπερίπου 40 cm ABS αντιολισθητικό και αντιστατικό επιτραπέζιο-, κατάλληλο για τοποθέτηση εγγράφων και οργάνων ελέγχου φωτός

Ενσωματωμένα-συρτάρια αποθήκευσης εργαλείων
Παρέχονται δύο αυτοαπορροφούμενα συρτάρια, το ένα από τα οποία χρησιμοποιείται για την αποθήκευση εργαλείων που χρησιμοποιούνται συνήθως, τη βελτίωση της αποτελεσματικότητας και της οργάνωσης της εκπαίδευσης.

Τεχνικές Παράμετροι

Διαστάσεις πλαισίου: περ.1600 × 600 × 1700 mm

Τύπος πασσάλων φόρτισης:Σωρός φόρτισης AC / Σωρός φόρτισης DC

Ονομαστική ισχύς:7 kW

Ρεύμα εξόδου: Μικρότερο ή ίσο με32 A

Τάση εισόδου:220 Vac ±20%

Διεπαφές επικοινωνίας:RS485, Ethernet, ασύρματο GPRS, CAN

Επίπεδο προστασίας:IP54

Το μοναδικό μας πλεονέκτημα 1: Περιλαμβάνονται επαγγελματικά εργαλεία δοκιμών

Αυτός ο πίνακας εκπαίδευσης παρέχεται με αεπαγγελματικό ολοκληρωμένο σύστημα εργαλείων, που είναιδεν είναι στάνταρ με πολλά προϊόντα ανταγωνιστών, παρέχοντας πλήρη υποστήριξη για τη διδασκαλία-.

1. Ολοκληρωμένο σύστημα εργαλείων

Ένα-κομμάτιABS υπό κενό-σχεδιασμός

Προσαρμοσμένες υποδοχές με βάση τα σχήματα εργαλείων και οργάνων

Κεντρική αποθήκευση για αποφυγή απώλειας ή ζημιάς

Βελτιώνει σημαντικά την αποτελεσματικότητα και την τυποποίηση της εκπαίδευσης

2. Όργανα δοκιμών

Έξυπνο ψηφιακό πολύμετρο μεαντι-τσιπ εγκαύματοςκαιεπίχρυσοι-επίχρυσοι αγωγοί δοκιμής, ακρίβεια ±0,5%

Δοκιμαστική λάμπα κατασκευασμένη απόμονωμένο υλικό υψηλής-τάσης, εξασφαλίζοντας ασφάλεια και αξιοπιστία

3. Λίστα εργαλείων

Επίπεδο κατσαβίδι × 1

Κατσαβίδι Phillips × 1

Δοκιμαστική λυχνία × 1

Ψηφιακό πολύμετρο × 1

Αναλώσιμα × 1 σετ

Το μοναδικό μας πλεονέκτημα 2: Περιλαμβάνονται πλήρεις διδακτικοί πόροι

Εκτός από το υλικό, αυτό το προϊόν παραδίδεται μεαποκλειστικούς διδακτικούς πόρους, επιτυγχάνοντας μια ολοκληρωμένη λύση τουεξοπλισμός + εργαλεία + πρόγραμμα σπουδών.

1. Εκπαιδευτικά βίντεο

Μορφή μικρο-μαθήματος που καλύπτει την αποσυναρμολόγηση, τη λειτουργία και τη διάγνωση σφαλμάτων

Ανάλυση βίντεο Μεγαλύτερη ή ίση με1080P, ρυθμός καρέ Μεγαλύτερο ή ίσο με30 fps

Υποστηρίζει αναπαραγωγή πολλαπλών-τερματικών για την τάξη και μετά την-μάθηση

2. Χαρακτηριστικά διδασκαλίας μαθημάτων

Το μάθημα είναιταιριάζουν ακριβώς με αυτόν τον προπονητικό πίνακα

Περιλαμβάνει φωτογραφίες πραγματικού εξοπλισμού, δομικά διαγράμματα και στιγμιότυπα οθόνης διεπαφής λειτουργίας

Σημειώνει ξεκάθαρα βασικά εξαρτήματα, κουμπιά και ακροδέκτες καλωδίωσης

Τα βήματα εκπαίδευσης ακολουθούν αυστηρά τις πραγματικές διαδικασίες λειτουργίας του εξοπλισμού

3. Το περιεχόμενο του μαθήματος περιλαμβάνει

Επισκόπηση και αναγνώριση συστήματος του πίνακα εκπαίδευσης

Αρχές βασικών στοιχείων όπως ελεγκτές, αισθητήρες και ενεργοποιητές

Βασική εκπαίδευση λειτουργίας και δοκιμών με χρήση πολύμετρων και δοκιμαστικών λαμπτήρων

Μονάδες εκπαίδευσης ειδικών λειτουργιών και διάγνωση κοινών βλαβών

Πρακτικές ασκήσεις και ενότητες αξιολόγησης δεξιοτήτων
