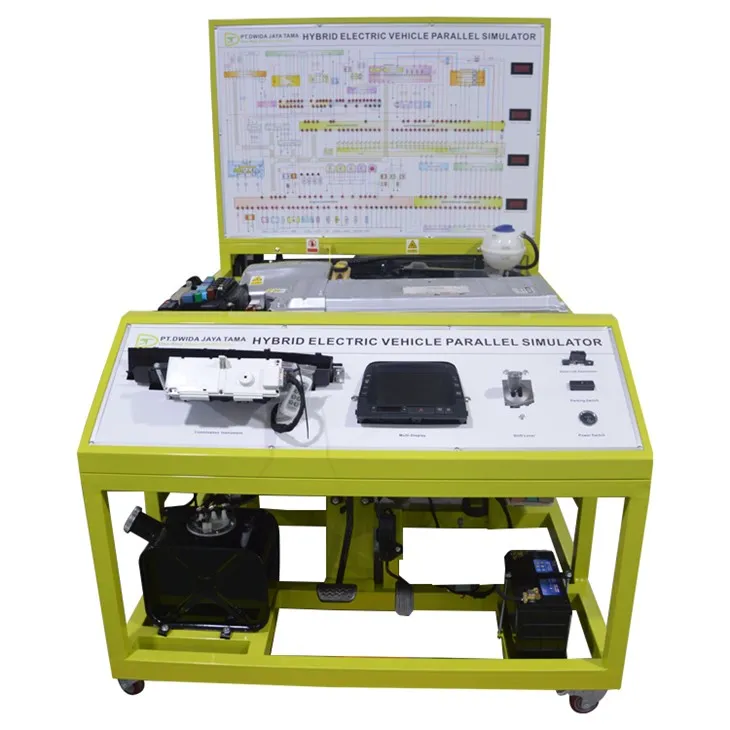

Υβριδικός εκπαιδευτής κινητήρα
1. Επισκόπηση προϊόντος
Ο υβριδικός εκπαιδευτής κινητήρα βασίζεται στην υβριδική υβριδική μηχανή του Toyota Prius Original Car και στη γέφυρα ηλεκτρονικού κιβωτίου ταχυτήτων. Μπορεί να ξεκινήσει, να επιταχύνει, να επιβραδύνει και άλλες συνθήκες λειτουργίας της γέφυρας του κινητήρα και της ηλεκτρονικής μετάδοσης και να επιδείξει πραγματικά τη σύνθεση και τη δομή του υβριδικού κινητήρα πετρελαίου. διαδικασία εργασίας. Είναι κατάλληλο για τις διδακτικές ανάγκες όλων των ειδών κολλεγίων και πανεπιστημίων στον υβριδικό κινητήρα και την κατάρτιση συντήρησης.
2 Χαρακτηριστικά
1. Ένας πραγματικός και λειτουργικός υβριδικός ηλεκτρικός κινητήρας, ο οποίος αποδεικνύει πλήρως τη δομή και τη διαδικασία εργασίας του υβριδικού ηλεκτρικού κινητήρα.
2. Ο υβριδικός εκπαιδευτής κινητήρα υιοθετεί 4 mm-πάχους υψηλής ποιότητας αλουμινίου-πλαστικών πλαισίων με αντοχή στη διάβρωση, αντίσταση στην κρούση, αντίσταση ρύπανσης, αντίσταση πυρκαγιάς και αντοχή στην υγρασία. Η επιφάνεια επεξεργάζεται με ειδικό εκκινητή ψεκασμού. Ο πίνακας εκτυπώνεται με ένα διάγραμμα κυκλώματος χρώματος που δεν θα ξεθωριάσει ποτέ. Οι μαθητές μπορούν να είναι διαισθητικοί συγκρίνοντας το διάγραμμα κυκλωμάτων και το φυσικό αντικείμενο του υβριδικού ηλεκτρικού κινητήρα, κατανοούν και αναλύουν την αρχή λειτουργίας του συστήματος ελέγχου.
3. Ο πίνακας της πλατφόρμας κατάρτισης είναι εξοπλισμένος με όργανα αυτοκινήτων και οθόνες οθόνης πολλαπλών λειτουργιών, οι οποίες μπορούν να εμφανίσουν τη διαδικασία μετάδοσης ισχύος, την ταχύτητα του οχήματος κλπ. Μεταβολές παραμέτρων σε πραγματικό χρόνο, όπως ο δείκτης σφάλματος ηλεκτρονικού συστήματος ελέγχου.
4. Υπάρχουν τερματικά ανίχνευσης που είναι εγκατεστημένα στον πίνακα της πλατφόρμας κατάρτισης, η οποία μπορεί να ανιχνεύσει άμεσα τα ηλεκτρικά σήματα των ακίδων διαφόρων αισθητήρων, ενεργοποιητών, μονάδων ελέγχου κινητήρα, αυτόματων μεταδόσεων, υβριδικών μονάδων ισχύος και μονάδων ελέγχου ισχύος, όπως αντίσταση, τάση και ρεύμα. , Σήμα συχνότητας, κ.λπ.
5. Ο υβριδικός εκπαιδευτής κινητήρα είναι εξοπλισμένος με διαγνωστική υποδοχή, η οποία μπορεί να συνδεθεί με έναν αποκωδικοποιητή αυτοκινήτου για να διαβάσει κωδικούς βλάβης, να διαγράψει τους κωδικούς βλάβης και να διαβάσει ροές δεδομένων για συστήματα ηλεκτρονικού ελέγχου όπως κινητήρα, αυτόματη μετάδοση, υβριδική ισχύς και τροφοδοσία.
6. Ο υβριδικός εκπαιδευτής κινητήρα είναι εξοπλισμένος με συσκευή ελέγχου πεταλούδας, η οποία μπορεί να διευκολύνει την επιτάχυνση και την επιβράδυνση του κινητήρα.
7. Ο εκπαιδευτής του Hhybrid Engine είναι εξοπλισμένος με κύριο διακόπτη τροφοδοσίας, προστατευτικό κάλυμμα δεξαμενής νερού, προστατευτικό κάλυμμα από σφόνδυλο και άλλες συσκευές προστασίας εγκατάστασης.
8. Η βάση της πλατφόρμας κατάρτισης συγκολλείται με δομή χάλυβα και η επιφάνεια υποβάλλεται σε επεξεργασία με μια διαδικασία ψεκασμού, με μια συσκευή αυτο-κλείδας, η οποία είναι ευέλικτη σε κίνηση, ασφαλής, αξιόπιστη και ανθεκτική.
3, Τεχνικές προδιαγραφές
Διαστάσεις: 1700 × 1200 × 1800mm (μήκος × πλάτος × ύψος)
Τροφοδοσία: DC 12V
Χωρητικότητα δεξαμενής καυσίμου: 10L
4. Βασικές απαιτήσεις διαμόρφωσης (κάθε μονάδα)
|
Αριθμός |
Ονομα |
Προσδιορισμός |
Μονάδα |
Περιττώ |
|
1 |
Πίνακας ελέγχου επιθεώρησης |
Εξοπλισμένο με διάφορα ακροδέκτες ανίχνευσης και διαγράμματα κυκλώματος χρώματος |
σειρά |
1 |
|
2 |
Συνδυασμένο όργανο |
αρχικό αυτοκίνητο |
σειρά |
1 |
|
3 |
Υπολογιστής ελέγχου κινητήρα (ECU) |
αρχικό αυτοκίνητο |
σειρά |
1 |
|
4 |
Αυτόματος υπολογιστής ελέγχου μετάδοσης (ECU) |
αρχικό αυτοκίνητο |
σειρά |
1 |
|
5 |
Υπολογιστής υβριδικού ελέγχου (ECU) |
αρχικό αυτοκίνητο |
σειρά |
1 |
|
6 |
Υπολογιστής ελέγχου μπαταρίας (ECU) |
αρχικό αυτοκίνητο |
σειρά |
1 |
|
7 |
Υπολογιστής ελέγχου ισχύος (ECU) |
αρχικό αυτοκίνητο |
σειρά |
1 |
|
8 |
Ο υπολογιστής ελέγχου κατά της κλοπής (ECU) |
αρχικό αυτοκίνητο |
σειρά |
1 |
|
9 |
Ο υπολογιστής ελέγχου κλιματισμού (ECU) |
αρχικό αυτοκίνητο |
σειρά |
1 |
|
10 |
Gateway (ECU) |
αρχικό αυτοκίνητο |
σειρά |
1 |
|
11 |
Οθόνη πολλαπλών λειτουργιών |
αρχικό αυτοκίνητο |
σειρά |
1 |
|
12 |
Διαγνωστικό κάθισμα |
OBDⅡ |
υπολογιστές |
1 |
|
13 |
Διακόπτης εκκίνησης ενός κουμπιού |
αρχικό αυτοκίνητο |
υπολογιστές |
1 |
|
14 |
Κλειδιά |
αρχικό αυτοκίνητο |
υπολογιστές |
1 |
|
15 |
έξυπνο κλειδί |
αρχικό αυτοκίνητο |
σειρά |
1 |
|
16 |
Μετατροπέας συχνότητας |
αρχικό αυτοκίνητο |
σειρά |
1 |
|
17 |
Μπαταρία υψηλής τάσης |
αρχικό αυτοκίνητο |
σειρά |
1 |
|
18 |
Καλώδιο υψηλής τάσης |
αρχικό αυτοκίνητο |
σειρά |
1 |
|
19 |
Διακόπτης αρχείου P |
αρχικό αυτοκίνητο |
σειρά |
1 |
|
20 |
Ηλεκτρονική γέφυρα μετάδοσης |
αρχικό αυτοκίνητο |
σειρά |
1 |
|
21 |
Σύστημα φρένων μισού άξονα |
αρχικό αυτοκίνητο |
σειρά |
1 |
|
22 |
Μετρητής πίεσης καυσίμου |
0-10kg/cm2 |
υπολογιστές |
1 |
|
23 |
Μετρητής πίεσης κενού |
0-76in.hg |
υπολογιστές |
1 |
|
24 |
Συναρμολόγηση κινητήρα |
Inz-fxe |
σειρά |
1 |
|
25 |
Δεξαμενή καυσίμου |
10L |
υπολογιστές |
1 |
|
26 |
Αντλία βενζίνης (συμπεριλαμβανομένου του βύσματος της αντλίας βενζίνης) |
σειρά |
1 |
|
|
27 |
Συσκευή ελέγχου γκαζιού |
αρχικό αυτοκίνητο |
σειρά |
1 |
|
28 |
Σωλήνας εισόδου και εξάτμισης |
αρχικό αυτοκίνητο |
σειρά |
1 |
|
29 |
Δεξαμενή νερού (συμπεριλαμβανομένου του προστατευτικού καλύμματος) |
Ταιριά |
σειρά |
1 |
|
30 |
Ηλεκτρονικός ανεμιστήρας ψύξης |
12V,80W |
υπολογιστές |
2 |
|
31 |
Μπαταρία |
12V 65AH |
σειρά |
1 |
|
32 |
Αναμετάδοση |
Συμπεριλαμβανομένου: εκκίνησης ρελέ, ρελέ αντλίας λαδιού, ρελέ ανεμιστήρα ψύξης κ.λπ. |
σειρά |
1 |
|
33 |
Κουτί ασφαλειών |
Ταιριά |
υπολογιστές |
1 |
|
34 |
κύριος διακόπτης τροφοδοσίας |
50A |
υπολογιστές |
1 |
|
35 |
Σύστημα ρύθμισης σφάλματος |
Ταιριά |
σειρά |
1 |
|
36 |
Κινητή πλατφόρμα (με συσκευή αυτο-κλείδας) |
1700×1200×1800mm (l×W×H) |
σειρά |
1 |
