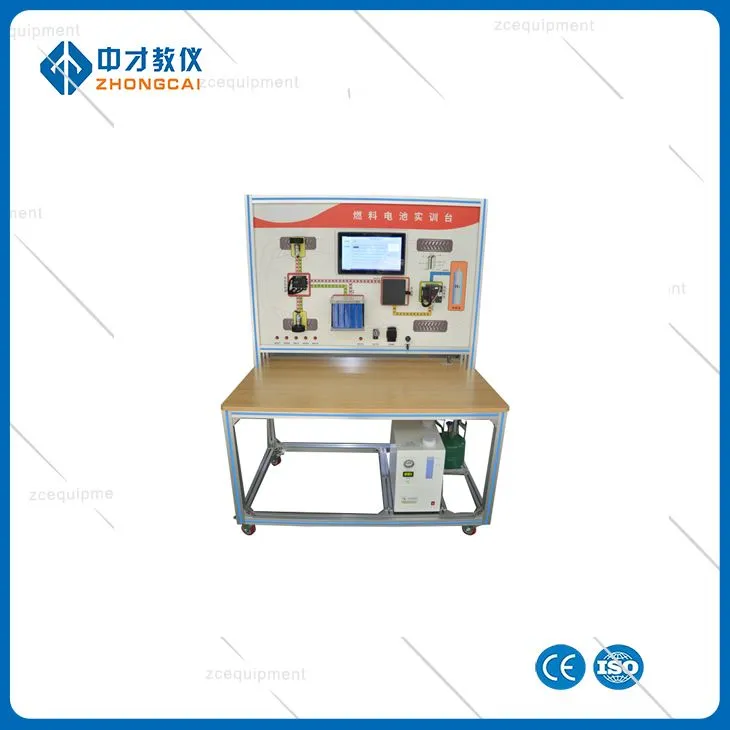

Πάγκος συστήματος εκπαίδευσης κυψελών καυσίμου αυτοκινήτου

Εισαγωγή προϊόντος

Είναι κατασκευασμένο από εξαρτήματα του συστήματος αντιδραστήρα καυσίμου υδρογόνου. Απαιτείται η επίδειξη της δομής και της αρχής λειτουργίας του συστήματος κυψελών καυσίμου αυτοκινήτου (υδρογόνο) και η δυναμική προσομοίωση της διαδικασίας εργασίας του συστήματος κυψελών καυσίμου (υδρογόνου), προκειμένου να εμβαθύνει η κατανόηση των μαθητών σχετικά με τη δομή και την αρχή λειτουργίας του συστήματος καυσίμου υδρογόνου . Είναι κατάλληλο για τη θεωρητική μελέτη και πρακτική εκπαίδευση συντήρησης συστήματος κυψελών καυσίμου (υδρογόνου) αυτοκινήτου σε διάφορους τύπους κολεγίων και εκπαιδευτικών ιδρυμάτων.

Λειτουργίες προϊόντος

1. Ο εξοπλισμός εμφανίζει πλήρως την αρχή λειτουργίας του ενεργειακού συστήματος οχημάτων κυψελών καυσίμου, δείχνει τα πλεονεκτήματα της αποθήκευσης υδρογόνου χαμηλής τάσης της δεξαμενής αποθήκευσης υδρογόνου από μεταλλικό πολυμερές, προσομοιώνει δυναμικά την κατάσταση λειτουργίας του ενεργειακού συστήματος οχημάτων κυψελών καυσίμου υπό ωμικά και επαγωγικά φορτία και εμφανίζει δυναμικά τα χαρακτηριστικά και τα πλεονεκτήματα του ενεργειακού συστήματος οχημάτων κυψελών καυσίμου.

2. Με την υιοθέτηση 4 έξυπνων τερματικών παρακολούθησης και οθόνης 4,{3} ιντσών, η βασική κινούμενη εικόνα της κατάστασης διαδραστικής λειτουργίας των σχετικών βασικών στοιχείων της κυψέλης καυσίμου μπορεί να συλλεχθεί σε πραγματικό χρόνο.

3. Το έξυπνο τερματικό παρακολούθησης συλλέγει τη διαδικασία μετατροπής της παραγωγής ενέργειας της κυψέλης καυσίμου από το υδρογόνο στον αντιδραστήρα μέσω του στρώματος διάχυσης, του καταλύτη, της μεμβράνης ανταλλαγής πρωτονίων, του οξυγόνου στον αέρα και της μετατροπής καταλύτη. Πώς να αποκτήσετε κυψέλες καυσίμου σε πραγματικό χρόνο. Πώς να πραγματοποιήσετε τη μετατροπή υψηλής τάσης από χαμηλής τάσης σε επεξεργαστή ECU, δευτερεύον πηνίο πρωτογενούς πηνίου, έξοδο ενίσχυσης γέφυρας ανορθωτή. Κατάσταση καμπύλης κινούμενης εικόνας σχετικά με τον τρόπο μετατροπής του συνεχούς ρεύματος εξόδου του αντιδραστήρα σε τριφασικό AC μέσω IGBT. Ο ακροδέκτης παρακολούθησης εμφανίζει την κατάσταση λειτουργίας του τριφασικού κινητήρα μετάδοσης κίνησης. Η ταχύτητα στο ρελαντί και η επιτάχυνση και η επιβράδυνση μπορούν να πραγματοποιηθούν διαμορφώνοντας το πεντάλ γκαζιού.

4. Ο κινητήρας αναλογικής μετάδοσης κίνησης που είναι τοποθετημένος σε πίνακα χρησιμοποιείται για να αντανακλά την έξοδο υδρογόνου από τη δεξαμενή αποθήκευσης υδρογόνου στη στοίβα κυψελών καυσίμου. Μετά τον ενισχυτή, η έξοδος DIRECT υψηλής τάσης ρεύματος μετατρέπεται στον ελεγκτή κινητήρα και η έξοδος εναλλασσόμενου ρεύματος μετατρέπεται για να ενεργοποιήσει τον κινητήρα, ο οποίος μπορεί να εμφανίσει πλήρως τη δομή, τη σύνθεση και την αρχή λειτουργίας του συστήματος κυψελών καυσίμου.

5. Μπορεί να προσομοιώσει δυναμικά πέντε συνθήκες εργασίας, συμπεριλαμβανομένης της παροχής αερίου στοίβας κυψελών καυσίμου, της παραγωγής ενέργειας στοίβας, της ενίσχυσης τροφοδοσίας, της φόρτισης του πυκνωτή και της κανονικής λειτουργίας, και βοηθά με τη λάμπα νερού LED για να αντικατοπτρίζει πιο οπτικά την κατάσταση ροής ενέργειας.

6. Η συσκευή επιλογής ταχύτητας μπορεί να προσομοιώσει την κατάσταση λειτουργίας του κινητήρα ισχύος σε λειτουργίες R, N και D. Ένας διακόπτης φρένων εγκαθίσταται για την προσομοίωση της κατάστασης ανάκτησης της ενέργειας πέδησης όταν πατηθεί το πεντάλ του φρένου προς τα κάτω.

7, το πάνελ με πάχος 4 mm ή υψηλότερη αντίσταση στη διάβρωση, αντοχή σε κρούση, αντίσταση μόλυνσης, πρόληψη πυρκαγιάς, ανθεκτικό στην υγρασία, ανώτερη αλουμινένια πλακέτα μοντέλων, εκτύπωση πάνελ δεν ξεθωριάζει ποτέ ολόκληρη τη δομή διάταξης του αυτοκινήτου κυψελών καυσίμου και το διάγραμμα αρχής εργασίας, οι μαθητές μπορούν άμεσα έλεγχος του διαγράμματος δομής του ενεργειακού συστήματος κυψελών καυσίμου αυτοκινήτου, κατανόηση και ανάλυση της αρχής λειτουργίας του ενεργειακού συστήματος κυψελών καυσίμου αυτοκινήτου.

8, η δομή της πλατφόρμας είναι το εθνικό πρότυπο πλαίσιο από κράμα αλουμινίου, χρησιμοποιώντας 40mm×40mm και 40mm×80mm δύο είδη ενσωματωμένων προφίλ κράματος αλουμινίου, αντοχή στο λάδι, αντοχή στη διάβρωση και εύκολο στον καθαρισμό, ενσωματωμένη υποστήριξη και σφράγιση πλάκας αλουμινίου 4mm, επιφανειακό πεζοδρόμιο υψηλής ποιότητας σύνθετης πλάκας μίας χρήσης αδιάβροχο και ανθεκτικό. Τροχός γενικής χρήσης με λειτουργία κλειδώματος στο κάτω μέρος, εύκολος στη μετακίνηση και τη στερέωση.

Σύνθεση προϊόντος

Προσομοιωτής κινητήρα κίνησης, ελεγκτής κινητήρα, ενισχυτής κυψελών καυσίμου, στοίβα κυψελών καυσίμου, δεξαμενή αποθήκευσης υδρογόνου, διακόπτης ελέγχου ταχυτήτων, σούπερ πυκνωτής, πεντάλ γκαζιού, διακόπτης φρένων, συσκευή παραγωγής υδρογόνου, κινητό πλαίσιο και ούτω καθεξής.

(4) Προδιαγραφές προϊόντος

Μέγεθος προϊόντος: 1230*600*1780mm (μήκος × πλάτος × ύψος)

Ισχύς εισόδου: AC220V 50Hz

Θερμοκρασία λειτουργίας: -35 βαθμοί ~ 40 βαθμοί

Βάρος μηχανής: 70 kg
