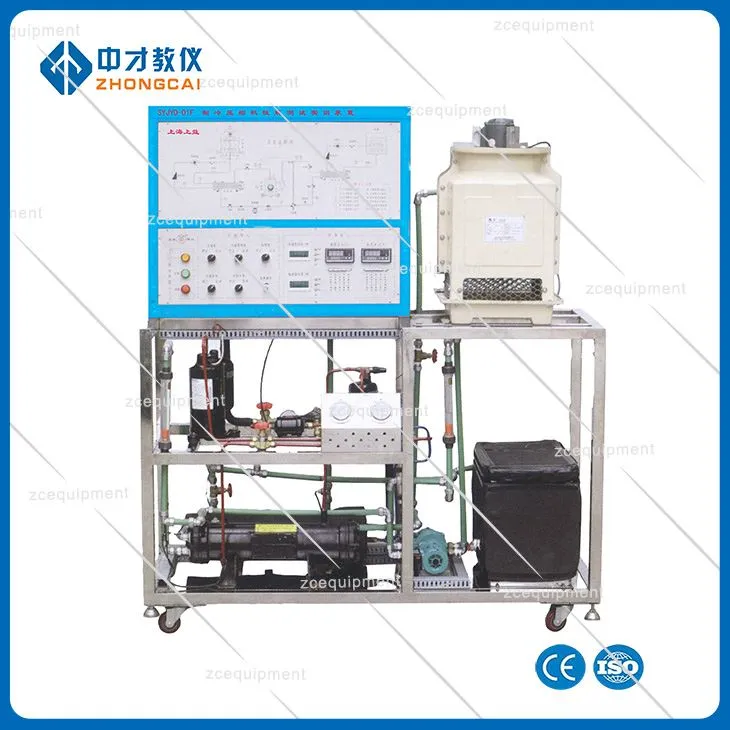

Συσκευή εκπαίδευσης δοκιμής απόδοσης συμπιεστή ψύξης

& quot;Συσκευή εκπαίδευσης δοκιμής απόδοσης συμπιεστή ψύξης ZCJYD-01F" υιοθετεί σύστημα κύκλου ψύξης συμπίεσης ατμού, είναι εξοπλισμένο με πραγματικά εξαρτήματα του συστήματος ψύξης όπως πλήρως κλειστό συμπιεστή ψύξης, συμπυκνωτή και εξατμιστή και είναι εξοπλισμένο με έξυπνο ρυθμιστή θερμοκρασίας, ροόμετρο, μετρητή πίεσης, βολτόμετρο, αμπερόμετρο και άλλα όργανα μέτρησης. Η συσκευή εκπαίδευσης δοκιμής απόδοσης συμπιεστή ψύξης μπορεί όχι μόνο να παρέχει πρακτική εκπαίδευση στη μέτρηση των παραμέτρων απόδοσης του συμπιεστή ψύξης, αλλά και να επιδείξει και να εκπαιδεύσει τη βασική αρχή του κύκλου ψύξης. Ισχύει για τη διδασκαλία και την κατάρτιση μαθημάτων που σχετίζονται με την ψύξη σε επαγγελματικά κολέγια.

1 Χαρακτηριστικά συσκευής

1. Η συσκευή εκπαίδευσης δοκιμής απόδοσης συμπιεστή ψύξης έχει δημιουργηθεί σύμφωνα με το διεθνές πρότυπο GB / T 5773-2004 μέθοδο εκπαίδευσης απόδοσης συμπιεστή ψύξης θετικής μετατόπισης, με"μέθοδος κυκλοφορίας υγρού ψυκτικού εξατμιστή" ως κύρια μέτρηση και"μέθοδος θερμιδομέτρησης υδρόψυκτου συμπυκνωτή" ως βοηθητική μέτρηση

2. Υιοθετείται μία μονάδα ψύξης. Ο συμπυκνωτής και ο εξατμιστής είναι εναλλάκτες θερμότητας νερού από κέλυφος και σωλήνας. Το σύστημα έχει συμπαγή δομή, λογική διάταξη και όμορφη εμφάνιση

3. Η συσκευή εκπαίδευσης δοκιμής απόδοσης συμπιεστή ψύξης είναι εξοπλισμένη με προστασία διαρροής τύπου τάσης, προστασία διαρροής τύπου ρεύματος, προστασία υπερέντασης, προστασία υπερφόρτωσης και προστασία γείωσης, η οποία μπορεί να προστατεύσει αποτελεσματικά ανθρώπους και εξοπλισμό

2 Τεχνική απόδοση

1. Τροφοδοτικό εισόδου: μονοφασικό τρισύρμα ~ 220V± 10% 50Hz

2. Περιβάλλον εργασίας: θερμοκρασία - 10 ℃ ~ + 40 ℃, σχετική υγρασία ＜ 85% (25 ℃), υψόμετρο ＜ 4000μ

3. Χωρητικότητα συσκευής: ＜ 2,5 kva

4. Ψυκτικό μέσο: R22

5. Ψυκτική ικανότητα: 1,3KW

6. Βάρος: 100kg

7. Συνολική διάσταση: 120cm x60cm x142cm

3Βασικές ρυθμίσεις και λειτουργίες

1. Πίνακας ελέγχου

Η συσκευή εκπαίδευσης δοκιμής απόδοσης συμπιεστή ψύξης υιοθετεί δομή ψεκασμού πλαστικού ματ πυκνού κόκκου διπλής στρώσης, με νέο σχήμα. Το σύστημα ψύξης είναι τοποθετημένο στο επάνω στρώμα, το οποίο μπορεί να εμφανίσει οπτικά τη δομή του συστήματος ψύξης. Το μπροστινό μέρος είναι εξοπλισμένο με έλεγχο ισχύος και πίνακα λειτουργιών οργάνων μέτρησης. Τέσσερις τροχοί γενικής χρήσης με φρένα είναι εγκατεστημένοι στο κάτω μέρος για εύκολη μετακίνηση και στερέωση.

2. Μονάδα ελέγχου AC

Μονοφασικό τροφοδοτικό AC 220V τριών καλωδίων, η κύρια παροχή ρεύματος ελέγχεται από προστατευτικό ρεύματος διαρροής και το ρεύμα δράσης είναι 30 mA

3. Σύστημα ψύξης

Πλήρως κλειστός συμπιεστής 1p, συμπυκνωτής οριζόντιας κελύφους και σωλήνα, γυαλί όψεως υγρών, ξηρό φίλτρο, χειροκίνητη βαλβίδα πεταλούδας, δεξαμενή υγρού και ξηρός εξατμιστής

4. Σύστημα κυκλοφορίας νερού

(1) 2 αντλίες νερού

Οι κύριες τεχνικές παράμετροι είναι:

Ονομαστική ισχύς: 95w

Ονομαστικός ανελκυστήρας: 6M

Ονομαστική παροχή: 1,08 m3 / h

(2) 2 δεξαμενές νερού

Είναι κατασκευασμένο από ανοξείδωτο χάλυβα, συμπεριλαμβανομένης της δεξαμενής νερού κυκλοφορίας του συμπυκνωτή και της δεξαμενής νερού κυκλοφορίας του εξατμιστή

(3) 1 θερμάστρα (ισχύς 1000W)

Η ισχύς εξόδου μπορεί να ρυθμιστεί με ποτενσιόμετρο για τη θέρμανση του κυκλοφορούντος νερού του εξατμιστή

5. Όργανο μέτρησης

(1) 2 μετρητές ισχύος (επίπεδο ακρίβειας 0,5)

Μετρήστε την ισχύ θέρμανσης και την ισχύ του συμπιεστή αντίστοιχα. Ο έξυπνος τρόπος ελέγχου του διαλόγου ανθρώπου-μηχανής πραγματοποιείται μέσω του ελέγχου κλειδιού και του παραθύρου ψηφιακής οθόνης, το οποίο μπορεί να μετρήσει την ενεργή ισχύ, την άεργη ισχύ, τον συντελεστή ισχύος, την τάση, το ρεύμα, τη συχνότητα και τις ιδιότητες φορτίου του φορτίου. Μπορεί να αποθηκεύσει και να αναζητήσει 15 ομάδες δεδομένων δοκιμής ισχύος και συντελεστή ισχύος

(2) 1 ψηφιακό θερμόμετρο οθόνης (επίπεδο ακρίβειας 0,5)

Η αντίσταση πλατίνας PT100 χρησιμοποιείται ως αισθητήρας και το εύρος μέτρησης είναι - 50 ~ 150 ℃. Μετρώνται 8 ομάδες παραμέτρων θερμοκρασίας μέσω εναλλαγής πλήκτρων πιάνου, συμπεριλαμβανομένης της θερμοκρασίας της θύρας αναρρόφησης συμπιεστή, της θερμοκρασίας της θύρας εξαγωγής συμπιεστή, της θερμοκρασίας εξόδου συμπυκνωτή, της θερμοκρασίας εισόδου του εξατμιστή, της θερμοκρασίας εισόδου νερού συμπυκνωτή, της θερμοκρασίας εξόδου του νερού του συμπυκνωτή, της θερμοκρασίας εισόδου νερού του εξατμιστή και της θερμοκρασίας εξόδου του νερού του εξατμιστή

(3) 2 μετρητές πίεσης κενού (επίπεδο ακρίβειας 2,5)

Το εύρος μέτρησης είναι -0,1 ~ 1,5 MPa και -0,1 ~ 3,5 Mpa και η πλευρική πίεση χαμηλής πίεσης και η πλευρική πίεση υψηλής πίεσης του συστήματος ψύξης μετρώνται σε πραγματικό χρόνο αντίστοιχα

(4) 2 ροόμετρα (κατηγορία ακρίβειας 0,5)

Γυάλινο περιστροφόμετρο με εύρος μέτρησης 16 ~ 160 ml / λεπτό χρησιμοποιείται για τη μέτρηση της ροής του νερού ψύξης του συμπυκνωτή και του εξατμιστή αντίστοιχα

6. Όργανο ελέγχου

Ένας ελεγκτής υψηλής και χαμηλής πίεσης: παρακολουθήστε την πλευρική πίεση χαμηλής πίεσης και την πλευρική πίεση υψηλής πίεσης του συστήματος ψύξης σε πραγματικό χρόνο. Όταν η υψηλή πίεση είναι υψηλότερη από την καθορισμένη τιμή ή η χαμηλή πίεση είναι χαμηλότερη από την καθορισμένη τιμή, ο ελεγκτής στέλνει ένα σήμα ελέγχου για να διακόψει την παροχή ρεύματος του συμπιεστή

4 Εκπαιδευτικό έργο

1. Να είστε εξοικειωμένοι με τη βασική δομή και την αρχή λειτουργίας του συστήματος κύκλου ψύξης συμπίεσης ατμού

2. Κατανοήστε την απόδοση και τη μέθοδο εφαρμογής του διεθνούς προτύπου GB / t5773-2004 συμπιεστή ψύξης θετικού εκτοπίσματος

3. Χρησιμοποιήστε τη μέθοδο κυκλοφορίας του υγρού ψυκτικού του εξατμιστή (κύρια μέθοδος μέτρησης) για να υπολογίσετε την ικανότητα ψύξης του μηχανισμού συμπίεσης ψύξης

4. Υπολογίστε την ικανότητα ψύξης του συμπιεστή ψύξης χρησιμοποιώντας τη μέθοδο ισορροπίας θερμότητας (μέθοδος βοηθητικής μέτρησης) του υδρόψυκτου συμπυκνωτή

5. Υπολογισμός και ανάλυση σχετικού σφάλματος κύριας και βοηθητικής μετρούμενης ψυκτικής ικανότητας

6. Υπολογισμός και ανάλυση του λόγου ενεργειακής απόδοσης ψυκτικής μονάδας
