Το Ολοκληρωμένο Ηλεκτρικό Σύστημα Οχημάτων

Εισαγωγή Προϊόντος

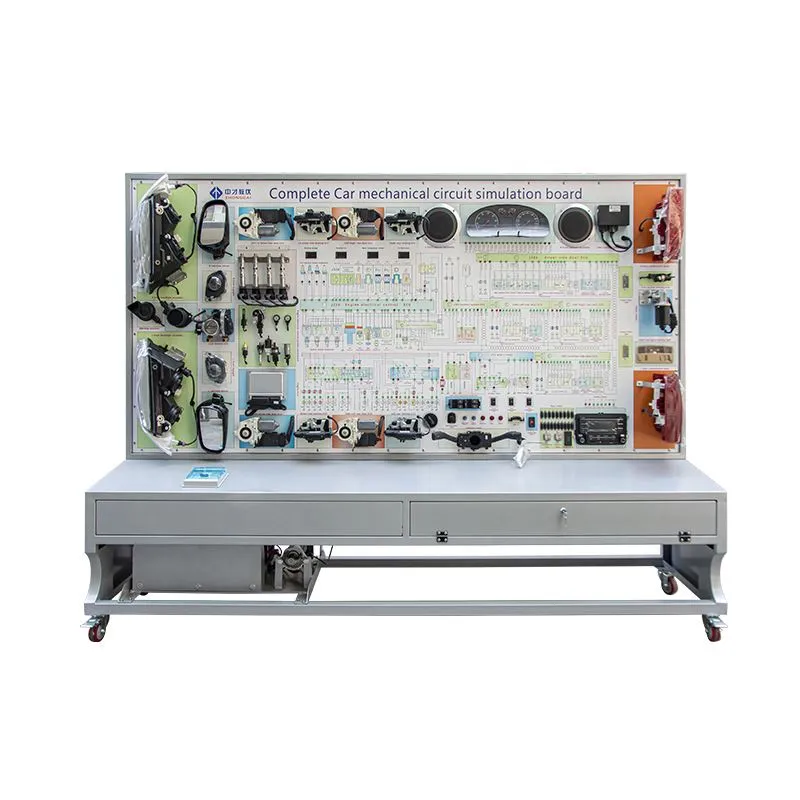

Αυτή η συσκευή βασίζεται στο ηλεκτρονικό και ηλεκτρικό σύστημα αυτοκινήτων Volkswagen Passat, παρουσιάζοντας αποτελεσματικά τη σύνθεση και τις διαδικασίες λειτουργίας διαφόρων συστημάτων, όπως το σύστημα οργάνων, το σύστημα φωτισμού, το σύστημα φωτισμού, το σύστημα υαλοκαθαριστήρα, το σύστημα εκκίνησης, το σύστημα φόρτισης και το σύστημα ανάφλεξης. Είναι κατάλληλο για τις διδακτικές ανάγκες των τεχνικών σχολών της δευτεροβάθμιας και ανώτερης επαγγελματικής εκπαίδευσης, των ιδρυμάτων γενικής εκπαίδευσης και των εκπαιδευτικών οργανισμών τόσο για θεωρητική όσο και πρακτική κατάρτιση σεπλήρη ηλεκτρικά συστήματα οχημάτων.

Λειτουργικά Χαρακτηριστικά

Ρεαλιστικά Λειτουργικά Συστήματα:

Αυτή η συσκευή διαθέτει ένα πλήρως λειτουργικό ηλεκτρονικό και ηλεκτρικό σύστημα αυτοκινήτου, που δείχνει τη δομή τουπλήρες ηλεκτρικό σύστημα του οχήματος, συμπεριλαμβανομένου του συστήματος οργάνων, του συστήματος φωτισμού, του συστήματος φωτισμού, του συστήματος υαλοκαθαριστήρα, του συστήματος εκκίνησης, του συστήματος φόρτισης και του συστήματος ανάφλεξης.

Διαδραστικές Επιδείξεις:

Οι χρήστες μπορούν να χειριστούν διάφορους ηλεκτρικούς διακόπτες και κουμπιά για να δείξουν ρεαλιστικά τις διαδικασίες λειτουργίας του συστήματος οργάνων, του συστήματος φωτισμού, του συστήματος φωτισμού, του συστήματος υαλοκαθαριστήρα, του συστήματος εκκίνησης, του συστήματος φόρτισης και του συστήματος ανάφλεξης, βοηθώντας τους μαθητές να κατανοήσουν τις λειτουργίες τουπλήρες ηλεκτρικό σύστημα του οχήματος.

Ports μέτρησης και εκπαίδευση δεξιοτήτων:

Κάθε ηλεκτρικό εξάρτημα στον πίνακα εκπαίδευσης είναι εξοπλισμένο με θύρες μέτρησης. Αναφέροντας τα αντίστοιχα διαγράμματα κυκλωμάτων ή την τεκμηρίωση επισκευής και χρησιμοποιώντας όργανα όπως παλμογράφους και πολύμετρα, οι μαθητές μπορούν να αναπτύξουν τις δεξιότητές τους στην ανάγνωση διαγραμμάτων και τη μέτρηση διαφόρων σημάτων που σχετίζονται μεπλήρες ηλεκτρικό σύστημα του οχήματος.

Τερματικά απευθείας δοκιμών:

Ο πίνακας εκπαίδευσης είναι εγκατεστημένος με ακροδέκτες δοκιμής που επιτρέπουν την άμεση μέτρηση των ηλεκτρικών σημάτων από διάφορα στοιχεία κυκλώματος του ηλεκτρικού συστήματος του οχήματος, συμπεριλαμβανομένων των σημάτων αντίστασης, τάσης, ρεύματος και συχνότητας.

Ανθεκτική κατασκευή:

Η πλατφόρμα προπόνησης είναι κατασκευασμένη από χάλυβα υψηλής ποιότητας, με υψηλή αντοχή, αντοχή στη διάβρωση και μεγάλη διάρκεια ζωής. Υποβάλλεται σε διαδικασία ψεκασμού για ελκυστική και κορυφαία εμφάνιση. Η πλατφόρμα είναι εξοπλισμένη με αυτοασφαλιζόμενους τροχούς, εξασφαλίζοντας εύκολη κινητικότητα, ασφάλεια, αξιοπιστία και ανθεκτικότητα.

Μέσω αυτής της συσκευής, οι μαθητές μπορούν να κατακτήσουν πλήρως τοπλήρες ηλεκτρικό σύστημα του οχήματοςτου Volkswagen Passat, θέτοντας γερές βάσεις για την ανάπτυξη των επαγγελματικών τους δεξιοτήτων.

Έλεγχοι πριν από τη λειτουργία

Ελέγξτε ότι η τάση της μπαταρίας είναι κανονική προτού θέσετε σε λειτουργία τον πάγκο ηλεκτρικών πειραμάτων του οχήματος.

Βεβαιωθείτε ότι οι συνδέσεις του υπολογιστή είναι ασφαλείς.

Επιθεωρήστε το καλώδιο τροφοδοσίας για τυχόν αποσυνδέσεις ή ζημιές στη μόνωση.

Βεβαιωθείτε ότι τα καλώδια της μπαταρίας είναι σωστά συνδεδεμένα.

Βεβαιωθείτε ότι ο διακόπτης προσομοίωσης σφάλματος βρίσκεται στη σωστή θέση.

Γυρίστε το διακόπτη της μίζας στη θέση ΟΝ και ελέγξτε τον πίνακα οργάνων και την καλωδίωση για τυχόν ανωμαλίες. Εάν όλα είναι κανονικά, ενεργοποιήστε κάθε διακόπτη φώτων για να ελέγξετε ότι όλα τα φώτα λειτουργούν σωστά. Πατήστε το κουμπί της κόρνας για να βεβαιωθείτε ότι η ηλεκτρική κόρνα λειτουργεί. Πατήστε τους αντίστοιχους διακόπτες για να ελέγξετε ότι όλοι οι κινητήρες λειτουργούν κανονικά. Προχωρήστε σε δοκιμές ή μετρήσεις μόνο εάν όλα λειτουργούν σωστά.

Διαδικασίες Λειτουργίας Προϊόντος

Λειτουργίες ανίχνευσης σφαλμάτων:

Χρησιμοποιήστε ένα πολύμετρο για να ελέγξετε τα ακόλουθα εξαρτήματα:

Ελέγξτε την τάση της μπαταρίας:

Βεβαιωθείτε ότι η τάση της μπαταρίας είναι κανονική και ότι μπορεί να παρέχει 12 V στη γραμμή σταθερού ρεύματος.

Ελέγξτε τους διακόπτες φωτός:

Ανοίξτε τον διακόπτη των φώτων στην πρώτη θέση και ελέγξτε αν ανάβουν σωστά τα φώτα στάθμευσης μπροστά και τα πίσω, καθώς και τα φώτα του πίνακα οργάνων και της πινακίδας κυκλοφορίας. Μεταβείτε στη θέση των φώτων ομίχλης και ελέγξτε εάν τα μπροστινά και τα πίσω φώτα ομίχλης ανάβουν σωστά.

Ελέγξτε τον διακόπτη ροοστάτη προβολέων:

Λειτουργήστε τον διακόπτη του ροοστάτη των προβολέων για να ελέγξετε αν λειτουργούν σωστά τα φώτα μεγάλης σκάλας, η μεσαία σκάλα και τα φώτα διασταύρωσης.

Ελέγξτε τον διακόπτη φλας, τον διακόπτη προειδοποιητικών φώτων, τον διακόπτη φώτων όπισθεν, τον διακόπτη φώτων φρένων και το κουμπί κόρνας:

Ενεργοποιήστε τον διακόπτη των φλας και ελέγξτε εάν τα φλας αριστερά και δεξιά αναβοσβήνουν σωστά.

Πατήστε το κουμπί προειδοποιητικής λυχνίας για να βεβαιωθείτε ότι το μπροστινό και το πίσω προειδοποιητικό φως αναβοσβήνουν σωστά.

Πατήστε το διακόπτη φώτων όπισθεν για να βεβαιωθείτε ότι τα φώτα όπισθεν ανάβουν σωστά.

Πατήστε το διακόπτη των φώτων φρένων για να ελέγξετε εάν τα φώτα των φρένων και το ψηλά τοποθετημένο φως φρένων ανάβουν σωστά.

Ελέγξτε τους διακόπτες τροφοδοσίας παραθύρων, τους διακόπτες ρύθμισης καθρέφτη και το διακόπτη υαλοκαθαριστήρα:

Πατήστε κάθε διακόπτη ηλεκτρικού παραθύρου για να βεβαιωθείτε ότι οι αντίστοιχοι κινητήρες ηλεκτρικών παραθύρων λειτουργούν κανονικά.

Περιστρέψτε τον διακόπτη ρύθμισης καθρέφτη για να ελέγξετε εάν οι αντίστοιχοι καθρέφτες κινούνται όπως αναμένεται.

Ρυθμίστε τον διακόπτη του υαλοκαθαριστήρα στην κατάλληλη θέση και ελέγξτε εάν ο κινητήρας του υαλοκαθαριστήρα λειτουργεί σωστά.

Κοινά σφάλματα και λύσεις

Συντήρηση και Φροντίδα

Για να διασφαλίσετε ότι το σύστημα είναι ασφαλές και αξιόπιστο, αποσυνδέστε την παροχή ρεύματος και αφαιρέστε τον αρνητικό πόλο της μπαταρίας μετά την ολοκλήρωση της δοκιμής.

Μην τοποθετείτε τον πάγκο πειράματος σε συνθήκες υπερβολικής υγρασίας ή σε άμεσο ηλιακό φως.

Για να αποφύγετε παρεμβολές, αποφύγετε να τοποθετείτε μαγνητικά υλικά κοντά στον εξοπλισμό.

Κατά τη λειτουργία του πάγκου πειράματος, μην συνδέετε ή αποσυνδέετε τυχαία τους συνδέσμους του κυκλώματος για να αποφύγετε τυχαία ζημιά.

Προφυλάξεις κατά τη χρήση

Μην συνδέετε ή αποσυνδέετε τις υποδοχές ECU πριν αφαιρέσετε τον αρνητικό πόλο της μπαταρίας.

Μην συνδέετε ή αποσυνδέετε κανένα βύσμα όταν ο διακόπτης της μίζας είναι στη θέση "ON".

Όταν χρησιμοποιείτε διαγνωστικά εργαλεία, βεβαιωθείτε ότι ακολουθούνται οι σωστές μέθοδοι χρήσης.

Μην μετράτε την αντίσταση των αισθητήρων ή των ενεργοποιητών μέσω των θυρών δοκιμής ενώ ο διακόπτης ανάφλεξης βρίσκεται στη θέση "ON". Εάν είναι απαραίτητο, οι μετρήσεις πρέπει να γίνονται υπό την καθοδήγηση ενός εκπαιδευτή με το διακόπτη ανάφλεξης στη θέση "OFF". Δώστε προσοχή στις σωστές μεθόδους μέτρησης.

Φορτίζετε τακτικά την μπαταρία όπως χρειάζεται.
