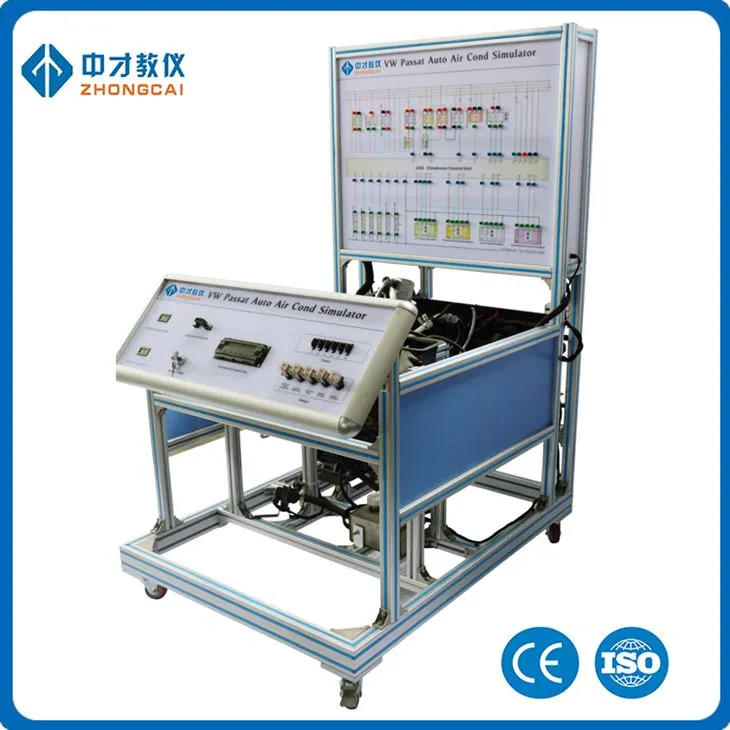

Πίνακας κατάρτισης συστημάτων κλιματισμού και ελέγχου κλίματος

Πίνακας εκπαίδευσης συστήματος κλιματισμού και ελέγχου κλίματος

– Η ταχύτητα του ανεμιστήρα ροής αέρα

– Οι θέσεις του πτερυγίου ροής αέρα

– Η εσωτερική (εσωτερική) θερμοκρασία

– Η πίεση του ψυκτικού μέσου R134a αλλάζει ανάλογα με την ταχύτητα του ανεμιστήρα του ψυγείου

– Ο ρυθμός αλλαγής θερμοκρασίας ανάλογα με την ταχύτητα του ανεμιστήρα του θερμαντικού σώματος ροής αέρα

– Η θέση του πτερυγίου ροής αέρα σύμφωνα με τους τρόπους λειτουργίας: απόψυξη, ανακυκλοφορία αέρα (καθαρός αέρας) ή footwell

• Ο πίνακας εκπαίδευσης έχει ένα διάγραμμα με LED που δείχνει τους τρόπους λειτουργίας των πρίζες και των πτερυγίων.

• Ο πίνακας εκπαίδευσης διαθέτει ένα πλήρες ηλεκτρικό διάγραμμα καλωδίωσης με ενσωματωμένο - σε βύσμα μπανάνας

βραχυκυκλωτήρες για μετρήσεις και προσομοίωση των κωδικών βλάβης του συστήματος·

• Δυνατότητα προσομοίωσης περισσότερων από 15 βλαβών συστήματος αποσυνδέοντας τους βραχυκυκλωτήρες βύσματος μπανάνας. Δυνατότητα παρακολούθησης του τρόπου αλλαγής λειτουργίας κάθε στοιχείου του συστήματος.

• Ο πίνακας εκπαίδευσης διαθέτει ενσωματωμένο βολτόμετρο. Εμφανίζει την τάση των ηλεκτρονικών συστατικών συστημάτων:

• – Ποτενσιόμετρο κινητήρα ελέγχου G92 για πτερύγιο θερμοκρασίας

– G114 Ποτενσιόμετρο κινητήρα ελέγχου, πτερύγιο footwell/ξεπαγώματος

– G112 Ποτενσιόμετρο κινητήρα ελέγχου, κεντρικό πτερύγιο

– G113 Ποτενσιόμετρο κινητήρα ελέγχου, πτερύγιο ροής αέρα

– G89 Αισθητήρας θερμοκρασίας αγωγού εισαγωγής φρέσκου αέρα

– Εξαερισμός G191. αποστολέας θερμοκρασίας, κέντρο

– Εξαερισμός G192. αποστολέας θερμοκρασίας, footwell

– Αισθητήρας θερμοκρασίας περιβάλλοντος G17

• Το ενσωματωμένο θερμόμετρο εμφανίζει την αλλαγή θερμοκρασίας ανάλογα με την πίεση του ψυκτικού μέσου R134a.

Διαγνωστικός και παλμογράφος μέτρησης/πολύμετρο

• Οι παράμετροι του συστήματος μετρώνται με τη σύνδεση με το σύνδεσμο μπανάνας.

• Δυνατότητα μέτρησης των παραμέτρων ηλεκτρικού σήματος κάθε κατασκευαστικού στοιχείου του συστήματος (όπως αισθητήρας ή ενεργοποιητής)

Διάγνωση μονάδας ελέγχου (με το εργαλείο σάρωσης)

• Διάγνωση μέσω OBD 16 – διαγνωστικός συνδετήρας καρφιτσών

• Αναγνώριση ηλεκτρονικής μονάδας ελέγχου (ECU)

• Ανάγνωση/διαγραφή κωδικών βλαβών

• Εμφάνιση των παραμέτρων του λειτουργικού συστήματος (ζωντανά δεδομένα)

• Ενεργοποίηση των ενεργοποιητών (εξαρτάται από τη μονάδα ελέγχου)

• Κωδικοποίηση/διαμόρφωση μονάδων ελέγχου (εξαρτάται από τη μονάδα ελέγχου)

Διάγνωση μονάδας ελέγχου (χειροκίνητες διαδικασίες χωρίς το εργαλείο σάρωσης)

• Χειροκίνητη διάγνωση climatronic ECU

• Ανάγνωση σφαλμάτων – μη αυτόματες διαδικασίες

• Εμφάνιση των παραμέτρων του λειτουργικού συστήματος (ζωντανά δεδομένα) – χειροκίνητη διαδικασία

Άλλα

• Η βάση έχει κλειστή δομή – η εσωτερική καλωδίωση δεν είναι ορατή

• Παροχή ηλεκτρικού ρεύματος: 220V

• Διαστάσεις περίπου: (HxLxW): 1680x800x500mm

• Βάρος τσουκνίδ περίπου: 100 kg

• Κατασκευάζεται στην ΕΕ

• Πιστοποιητικό CE

Προαιρετικά αξεσουάρ

• Ταλαντογράφος αυτοκινήτων

• Διαγνωστικό εργαλείο ανίχνευσης OBD

• Σταθμός επαναφόρτισης κλιματισμού
